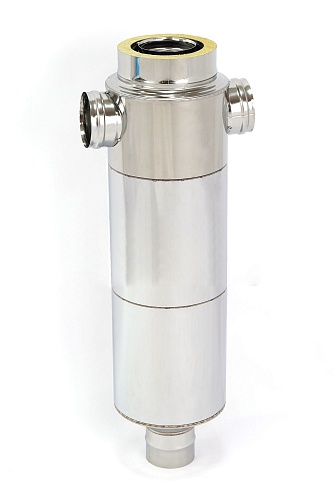

Узел проходной вентилируемый ТиС УПШ D130/180/240/280

УПШ ТермоВент – это пожаробезопасный узел прохода перекрытия.

УПШ состоит из четырёх контуров трубы.
Первый контур труба дымохода Д 130, 430, 0,8 мм.
Второй контур труба Д 180, 430, 0,5 мм.
Третий контур труба Д 240, 430, 0,5 мм.
Четвёртый контур труба Д 280, 430, 0,5 мм.
Охлаждение трубы дымохода осуществляется двумя внутренними потоками по полостям между трубами диаметров 130, 180, 240.
По полости между трубой Д 130 и Д 180 осуществляется восходящий поток воздуха.
По полости между трубой Д 180 и Д 240 осуществляется нисходящий поток воздуха.
Между трубами диаметром 240 и 280 изоляционный слой из базальтового цилиндра, который служит дополнительной термоизоляцией внешнего контура УПШ, предотвращая теплопередачу на перекрытие или стены. И препятствует образованию конденсата.

К одному из входных каналов УПШ можно подключить вентиляцию ТиС Вент при помощи трубы ТиС 115 диаметра, или обычной гофрированной трубы, тем самым избавиться от лишних вентиляционных труб на крыше при монтаже вентиляции в бане.
