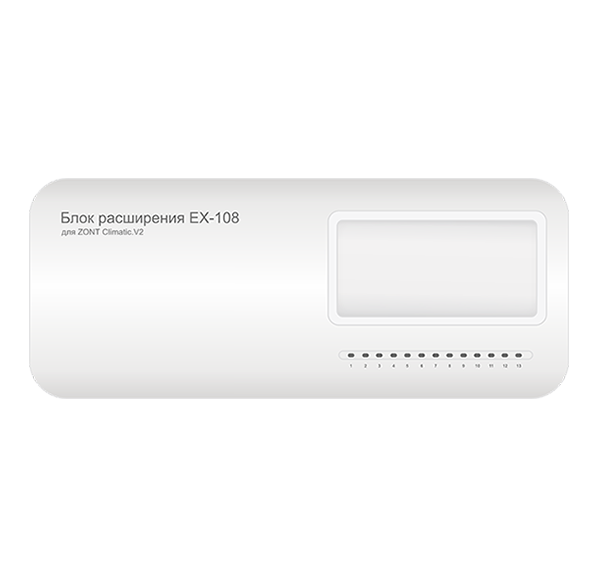

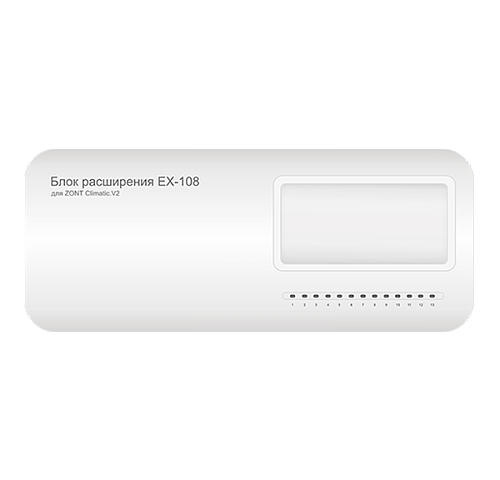

Блок расширения Climatic V2 EX-108

Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и предназначен для увеличения количества регулируемых контуров системы отопления.

Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.

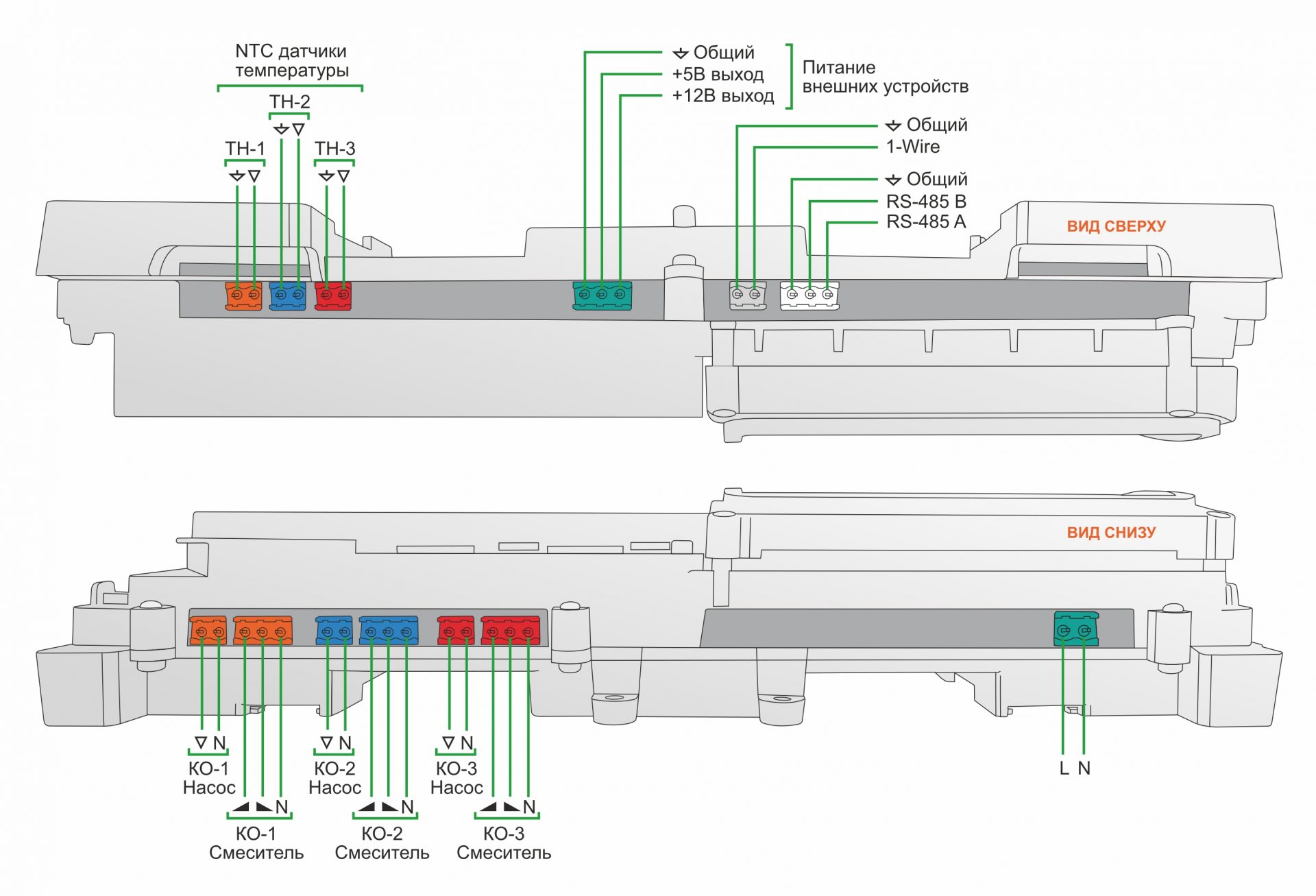

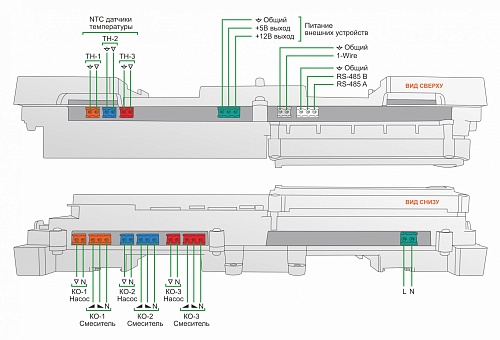

Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).

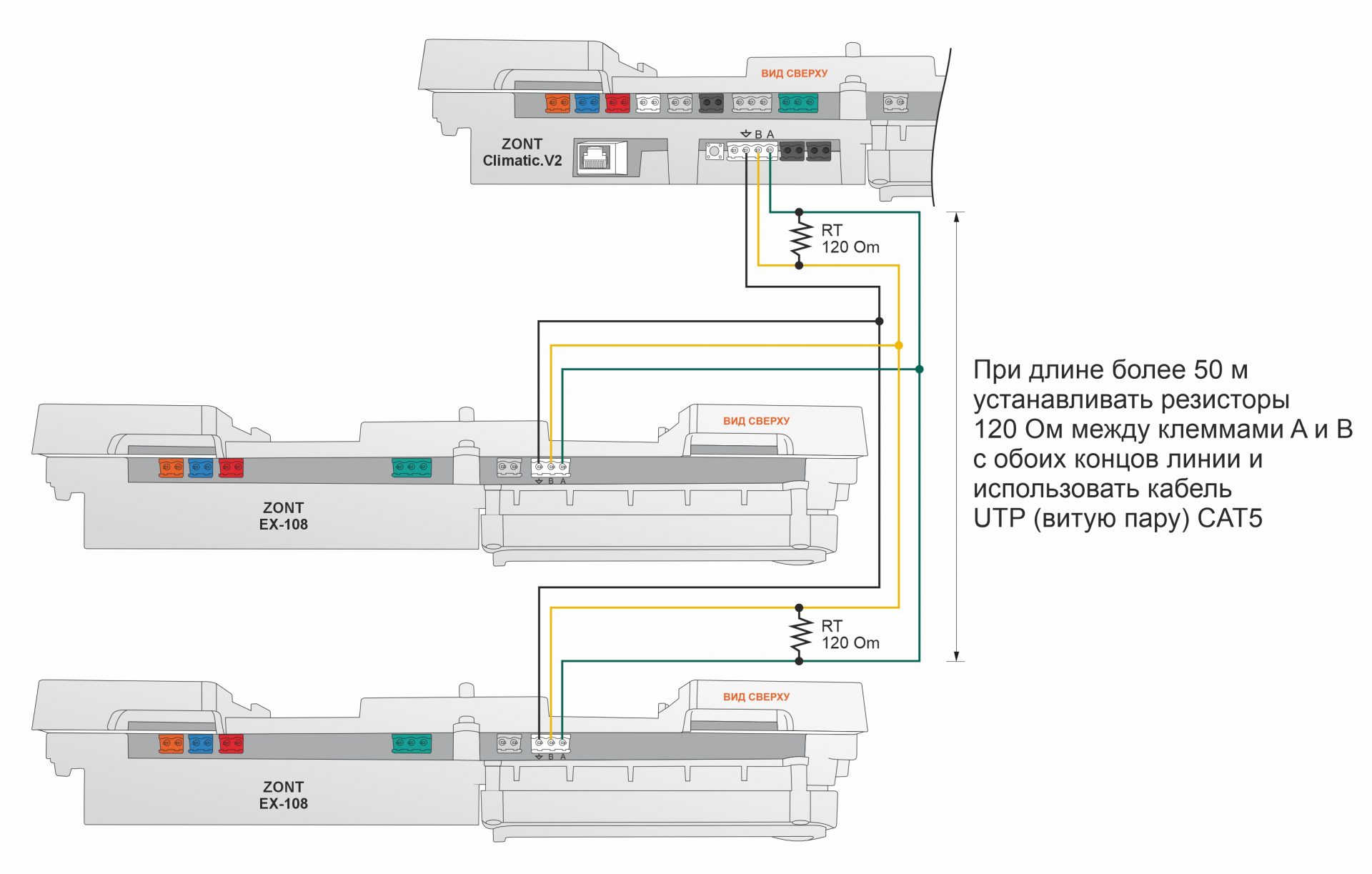

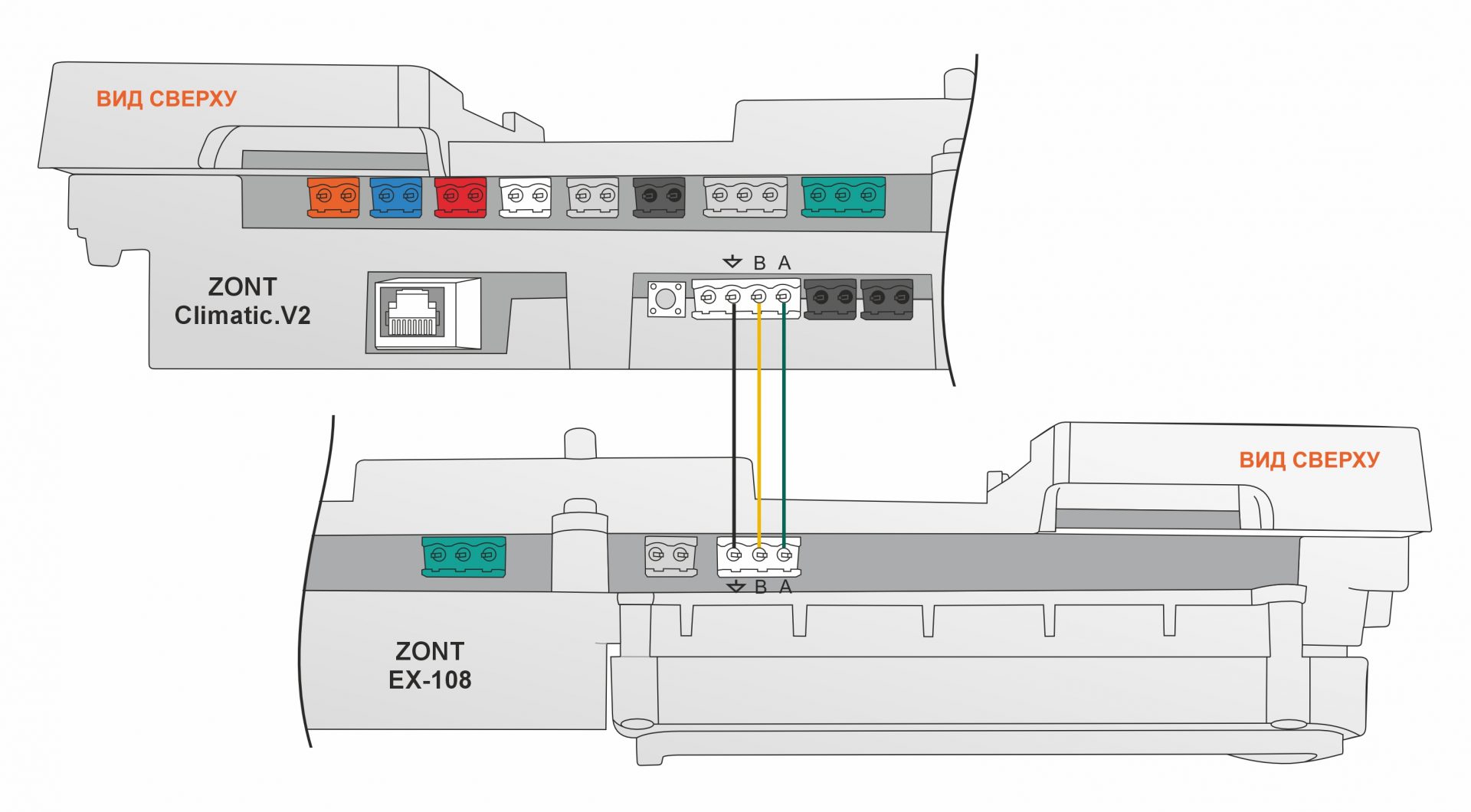

Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.

3 дополнительных управляемых контура

Подключение блока расширения ZONT EX-108 к регулятору ZONT Climatic.V2 увеличивает систему отопления на 3 отопительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

9 встроенных реле 220 В

Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры

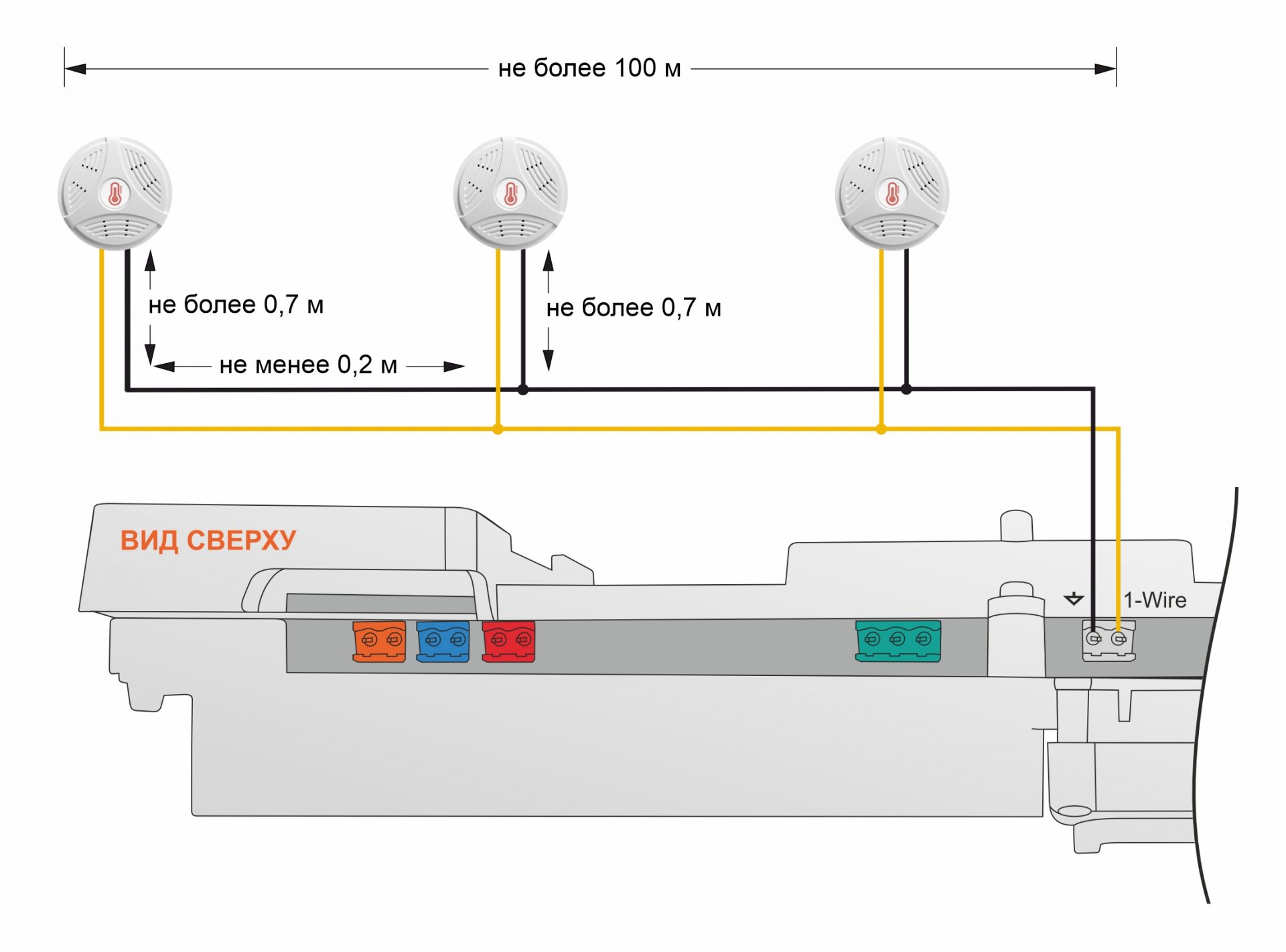

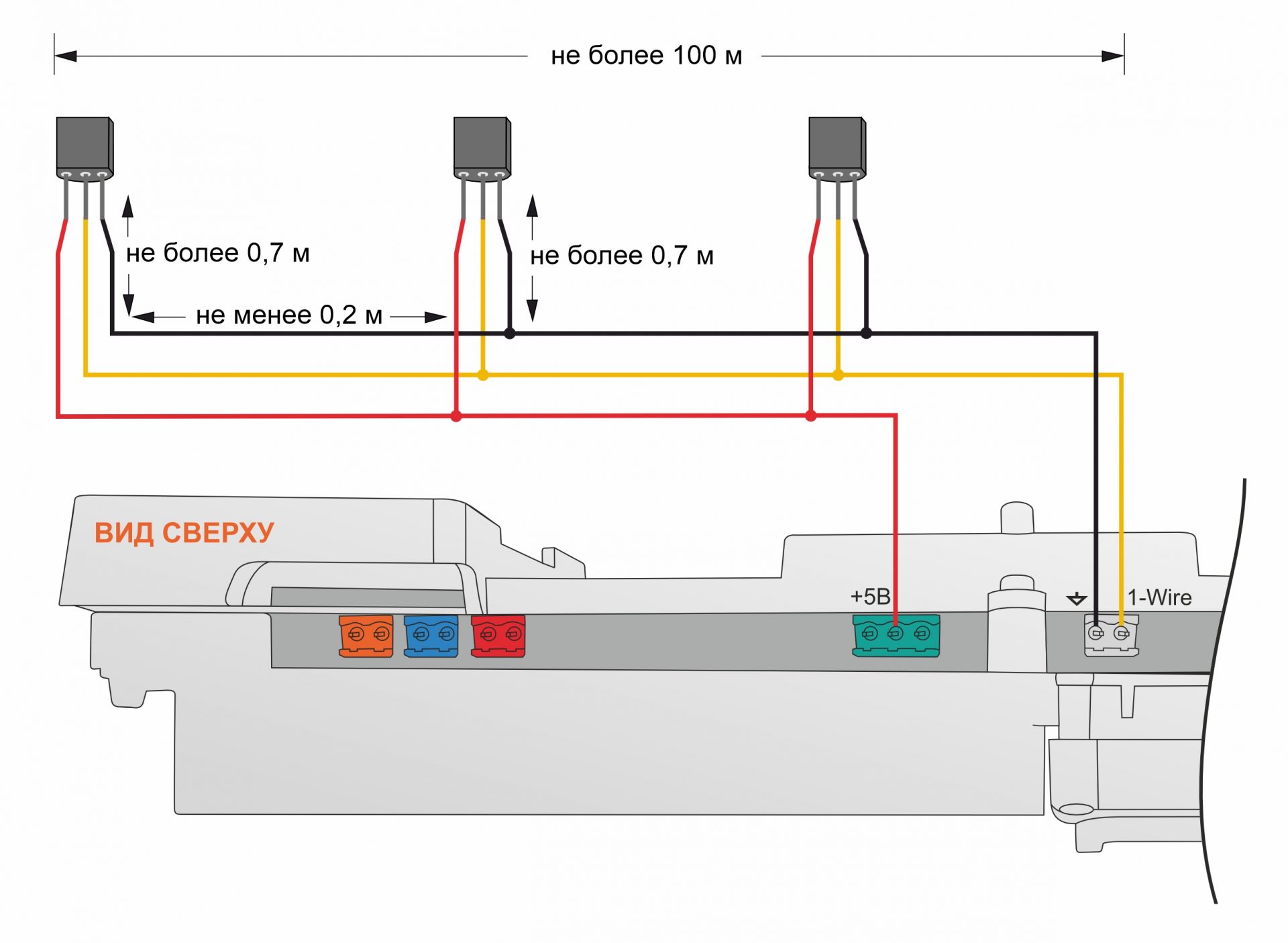

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic.V2, реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования блока, к которому эти датчики подключены.

3 аналоговых входа NTC

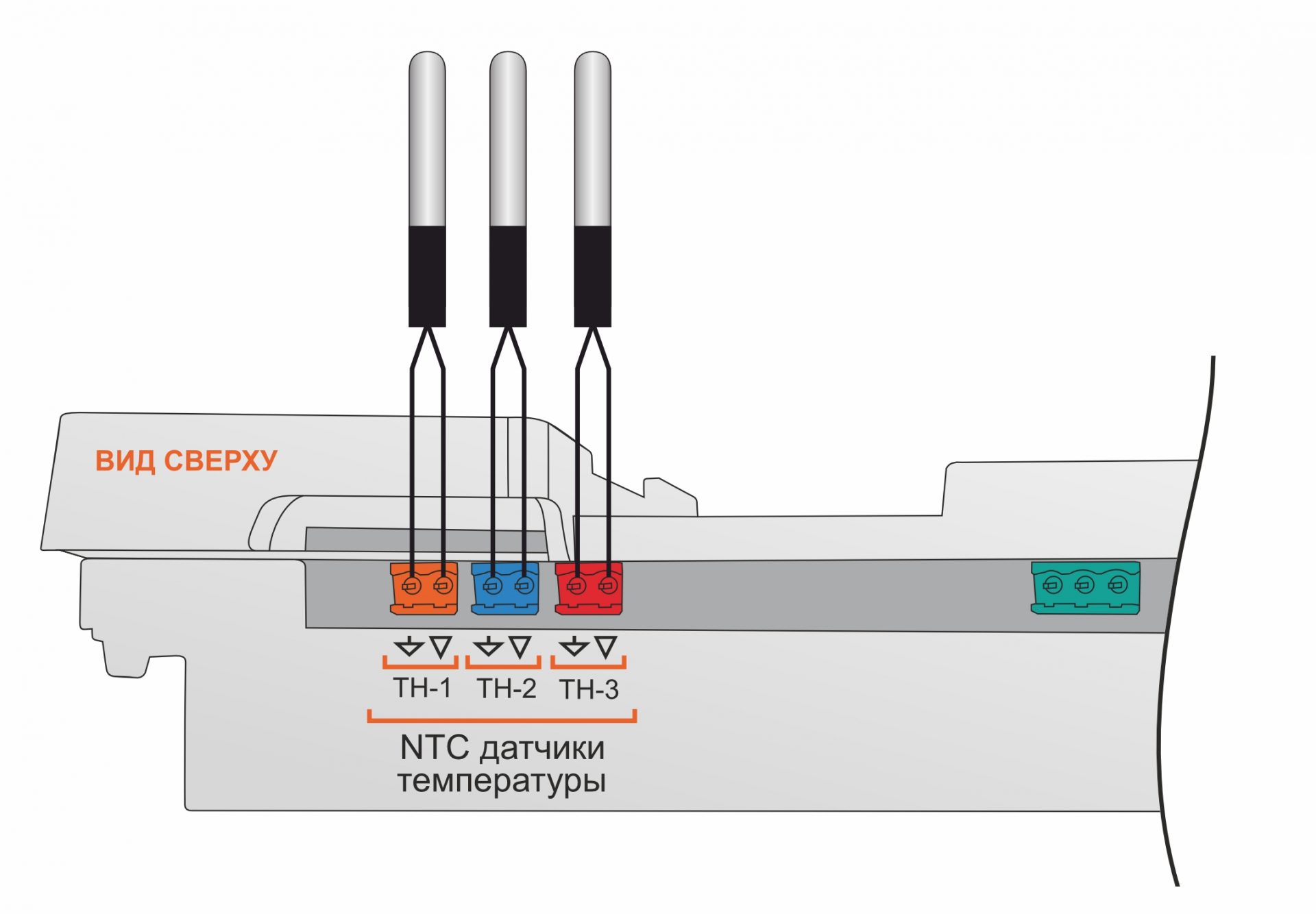

3 аналоговых входа используются для подключения аналоговых датчиков температуры NTC 10.

Важно! Первичная настройка контуров, добавляемых Блоком расширения, выполняется через внешнее (дистанционное) управление из личного кабинета веб-интерфейса или Приложения ZONT. Дальнейший ввод параметров и способов управления работой дополнительных контуров возможен двумя способами: локально – с панели управления Регулятора или дистанционно – через интернет.
