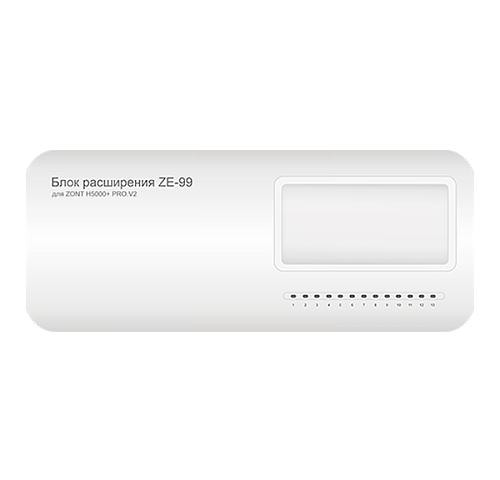

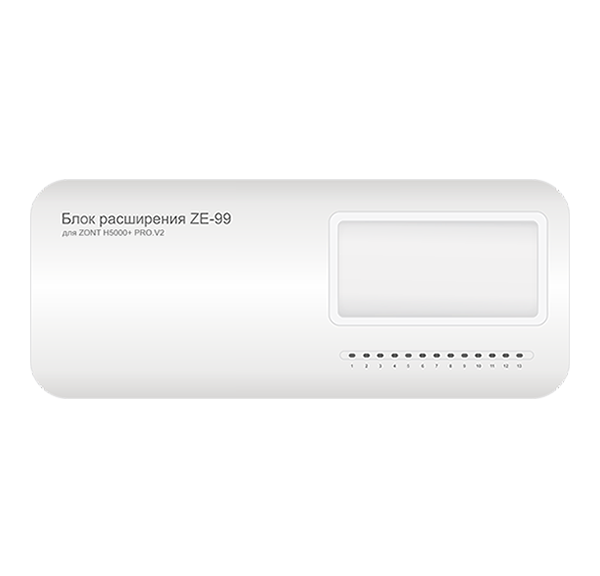

Блок расширения ZE-99 для H5000+ PRO.V2

Дополнительные входы/выходы контроля и управления

На объектах с многоконтурной системой отопления или со сложной инженерной системой для расширения возможностей универсального контроллера H5000+ PRO.V2 применяются блоки расширения ZONT ZE-99, которые увеличивают количество контролируемых входов и управляемых выходов.

6 дополнительных универсальных входов/выходов

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

12 дополнительных релейных выходов

Блок расширения ZE-99 имеет 12 релейных выходов, реализуемых через встроенные реле постоянного тока 30 В, максимальный ток коммутации 7 А; коммутируемое напряжение переменного тока (эффективное максимальное) 240 В; максимальный ток коммутации 3 А.

Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

12 специальных входов для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC 10 кОм.

2 аналоговых выхода 0-10 В

Используются для подключения исполнительных устройств с пропорциональным управлением.

2 токовых входа 4-20мА

Используются для контроля датчиков и систем, результаты измерений которых определяются по величине тока выхода.

3 шины 1-Wire

Интерфейс подключения проводных цифровых датчиков температуры DS18S20 или DS18В20 и ключей  Touch Memory. К одной шине 1-Wire можно подключить до 10 датчиков в шлейф.

1 разъем RS-485

Интерфейс для подключения блока расширения к контроллеру. Допускается параллельное подключение к этому порту других оригинальных цифровых устройств ZONT (одновременно до 32-х устройств).

Радиочастоты

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868 МГц используйте радиомодуль ZONT МЛ-590.
