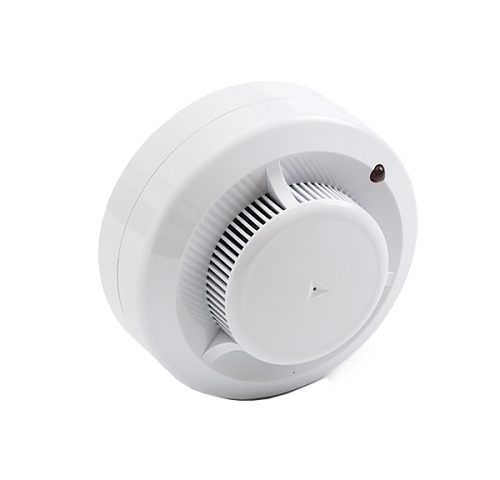

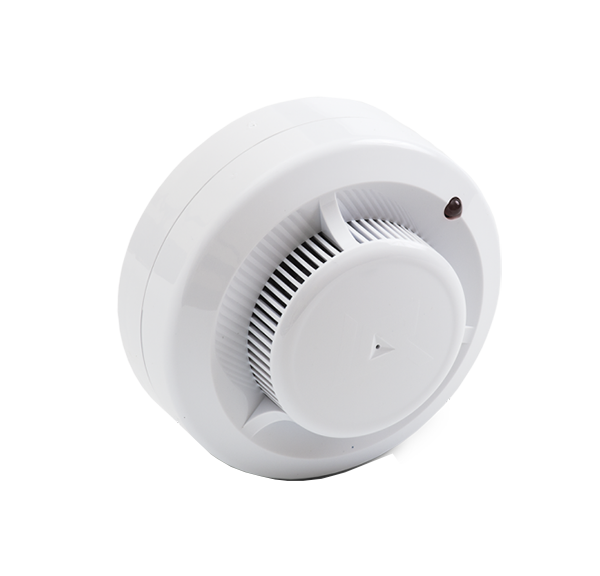

Извещатель пожарный проводной ИП 212-141 RUBEZH

Извещатель пожарный дымовой оптико-электронный ИП 212-141 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Формирование Выходного сигнала «Пожар» происходит при уменьшении внутреннего сопротивления до величины не более 1 кОм. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

Внимание! Чтобы подключить датчик ИП 212-141 к снятым с производства термостатам ZONT H-1, ZONT H-2, ZONT H-1V, ZONT Smart, ZONT Navien требуется устройство согласования УС-02 производства Rubezh.

Для установки датчика подойдет витая пара 2-х жильная с сечением 0,3-0,5.

Особенности

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель продуктов горения (дыма);

Сброс сигнала производится отключением питания извещателя на время не менее 2 с;

Извещатель сохраняет работоспособность при воздействии на него воздушного потока со скоростью до 10 м/с и фоновой освещенности до 12000 лк от искусственных или естественных источников освещения.

Назначение

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом.

Извещатель выполняет следующие функции:

• измерение концентрации дыма;

• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;

• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;

• тестирование работоспособности с помощью специального устройства;

• светодиодная индикация режимов работы.

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Установка

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.

Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
