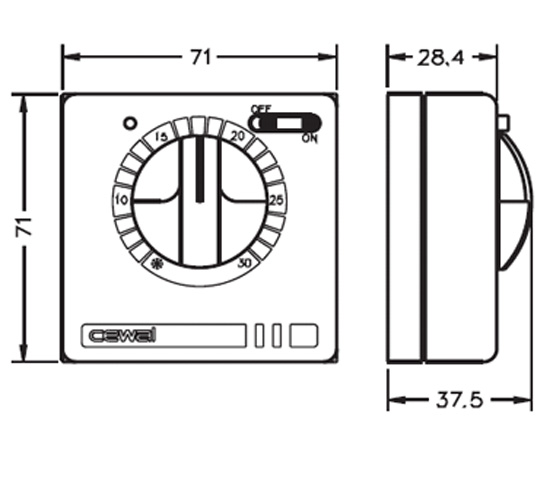

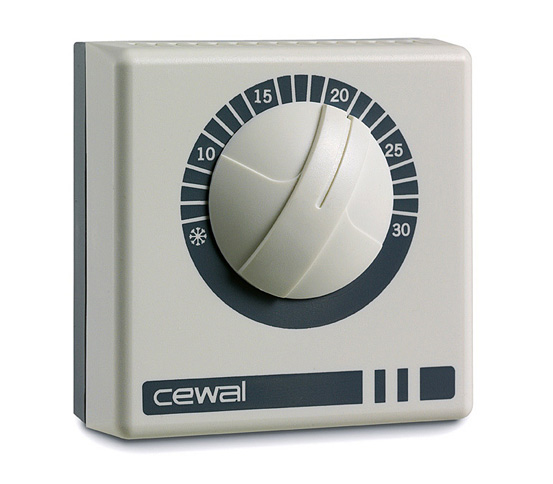

Комнатный термостат CEWAL мод.RQ10

Термостат применяется для автоматического регулирования температуры в системах отопления и кондиционирования в различных помещениях (дома, гостиницы, школы, офисы, предприятия и т д.) Применимо как в бытовой так и в промышленной областях..

 Позволяет более точно регулировать температуру в помещении и управлять работой котла. За счет этого достигается дополнительная экономия топлива и обеспечивается постоянная комфортная температура в помещении.

 Подходит для разного отопительного оборудования

• Диапазон регулирования :+5/30 С.
• Дифференциал: δT≤ 1К.
• Термический градиент: 1К/15мин.
• Чувствительный элемент: сильфон наполнен паром.
• Контакты: Ag 1000/1000.
• Контакты: переключающиеся.
• Испытательное напряжение: 4кВ.
• Максимальная нагрузка. - для моделей RQ 10 – 16(2.5)A/250В.
• Устройство 1 класса изоляции.
• Защищённость: IP20.
• Срабатывание переключателя: 1 В

Размещение:

 Желательно выбрать для термостата место в той зоне, где сохраняется средняя температура всего помещения. Избегайте  близкого нахождения дверей, окон, тепловых источников, а также положений с излишком или с полным отсутствием аэрации. Кроме того желательно устанавливать термостат примерно на уровне 1,5 м от пола.

Установка:

  Для фиксирования использовать коробку для электрического устройства с межосевым расстоянием отверстий  60 мм, как альтернатива термостат может быть прикреплен непосредственно к стене (все так же с межосевым расстоянием отверстий  60 мм).

1. Снять ручку и отвинтить винты крышки  как указано на рисунке.
2. Прикрепить цоколь к стене.
3. Соединить заземление устройства посредством обозначенных зажимов.
4. Следуя электросхеме, нанесенной на внутренней стороне крышки, подсоединить гибкие провода к подходящим зажимам на винтах.
