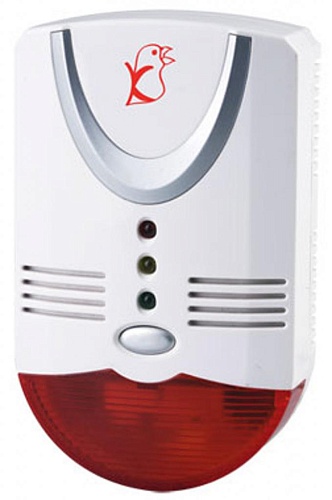

Сигнализатор газа Кенарь GD100-CN (метан+оксид углерода)

Работа сигнализатора загазованности

GD100-CN представляет собой электронный блок, монтируемый в корпус. Состоит из основной платы, блока питания и двух съемных измерительных модуля с сенсорами.

Принцип работы сенсоров основан на регистрации изменения сопротивления при изменении концентрации контролируемых газов.

После подачи питания на прибор начинает мигать зеленый светодиод «Питание» и звучит зуммер, прибор переходит в режим прогрева, не более 4 минут. По окончании прогрева зеленый индикатор загорается непрерывно. Сигнализатор находится в режиме слежения.  В этом режиме GD100-CN может выдавать следующие виды сигнализации:

1)  при отсутствии загазованности – непрерывный световой сигнал зеленого цвета;

2)  при превышении порогового уровня концентрации одного из контролируемых газов срабатывает световой извещатель красного цвета, звучит сигнал сирены, подается сигнал для срабатывания клапана, срабатывает реле управления внешними устройствами;

3)  при снижении концентрации газа ниже установленного порога, прибор переходит в режим слежения, звуковой и световой извещатели перестают работать, реле переключается в исходное состояние. Клапан остается в перекрытом состоянии, для возобновления подачи газа необходимо открыть клапан в ручном режиме.

При неисправности любого датчика загорается желтый индикатор и звучит зуммер. Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, для проверки срабатывания клапана отсечки (если клапан подключен к прибору) и проверки управления внешними устройствами.
